本日は、MICRO BITから5V液晶をつかう方法です。
まず、液晶ですがこれ!!
http://akizukidenshi.com/catalog/g/gP-09283/
![](https://akizukidenshi.com/img/goods/L/P-09283.jpg)
これ5Vだから面倒って人は、有機EL液晶を使えば3.3Vのまま使えます。
それはこれ、http://akizukidenshi.com/catalog/g/gP-12031/とか
http://akizukidenshi.com/catalog/g/gP-08276/ならそのまま使えます。
あーーー本題とづれている。。。。ということで動かす方法を考えます。

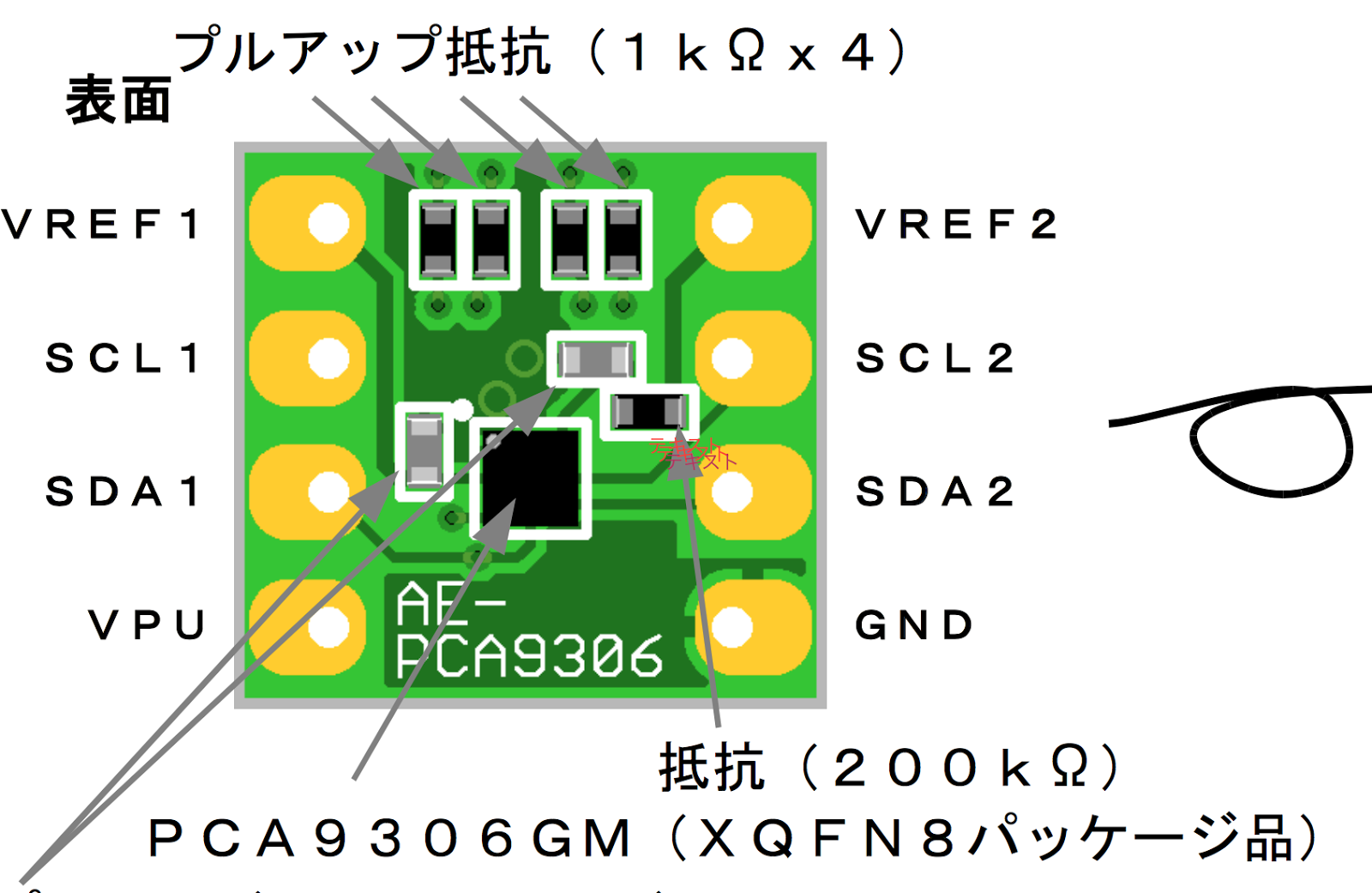

I2Cのレベル変換ICを使います。
これ
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEibelDxsfFNfdH1LrKxTbwWwV-anyjTkHUeuJ7tOW5IDjeSIG6LW4F6MxY_gGXJZ2rfnuzd4TNvRZ-38sgBDzVPPBiEd2JB-O4DQR0-YG2BQ5zOCHXCPngXt4VOVcF5w3VJcG7J3YcoJQ/s320/%25E3%2582%25B9%25E3%2582%25AF%25E3%2583%25AA%25E3%2583%25BC%25E3%2583%25B3%25E3%2582%25B7%25E3%2583%25A7%25E3%2583%2583%25E3%2583%2588+2017-12-08+23.55.11.png)
VREF (3.3V) MICROBITからとる (GROVEの赤)
SCL1 MICROBITのSCL(GROVEの黄色)
SDA1 MICROBITのSCA(GROVEの黄色)
GND MICROBITのGND(GROVEの黒)と液晶のGND(GROVEの黒色)と液晶電源のGND
VREF (5V) 液晶の電源5V(GROVEの赤色)ここは電源の5Vも付ける。
SCL2 液晶のSCL(GROVEの黄色)
SDA2 液晶のSDA(GROVEの赤色)
ってことで無事に動きました。
それではごきげんよう
